Basso consumo energetico della bobina con elevata sensibilità·
Lunga durata di servizio, alta affidabilità
Terminale PCB, tipi di prese disponibili per diverse considerazioni

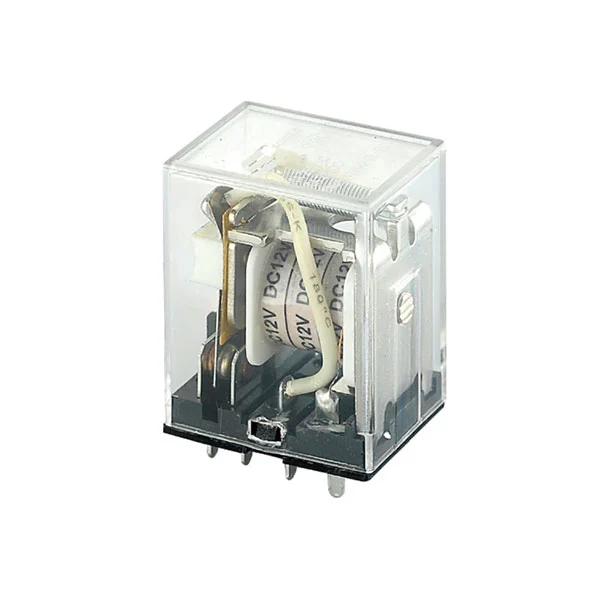

Posizionamento del prodotto: relè miniaturizzato ad alta potenza con un carico nominale di 10 A. Il relè SMBH(13F) presenta un basso consumo energetico della bobina, un'elevata sensibilità, una lunga durata e un'elevata affidabilità. La costruzione è di tipo antipolvere ed è conforme allo standard RoHS.
Montaggio e terminali: sono disponibili due opzioni di montaggio: terminale PCB e terminale presa (a connessione rapida), che soddisfano i requisiti di assemblaggio per diversi scenari applicativi.
Informazioni per l'ordinazione: il formato del modello è "SMBH-XXVDC-1-2C", dove "XXVDC" rappresenta la tensione della bobina (12VDC/24VDC/48VDC opzionale), "2C" indica la disposizione dei contatti (2A/2C) e la versione si distingue per il suffisso del modello.
| Categoria dei parametri | Specifica specifica |
| Disposizione dei contatti | 2A, 2C |
| Resistenza di contatto | ≤100mΩ |
| Materiale di contatto | Lega d'argento (AgSnO₂In₂O₃, AgSnO₂, AgNi) |
| Valutazione dei contatti | 10 A 250 V CA/30 V CC |
| Capacità di commutazione massima | Voltaggio: 250 V CA/30 V CC; Corrente: 10A; Potenza: 2500VA/300W |
| Durata di servizio | Autonomia elettrica: 1×10⁵ operazioni (360 operazioni/h); Durata meccanica: 1×10⁷ operazioni (18.000 operazioni/h) |
| Tensione nominale | Consumo energetico | Corrente nominale | Resistenza (±10%) | Tensione di spunto massima | Tensione di caduta minima | Tensione di overdrive massima consentita |
| 12 V CC | ca. 0,9 W | 75 mA | 160Ω | 75% della tensione nominale | 10% della tensione nominale | 130% della tensione nominale |
| 24 V CC | ca. 0,9 W | 36,9 mA | 650Ω | 75% della tensione nominale | 10% della tensione nominale | 130% della tensione nominale |
| 48 V CC | ca. 0,9 W | 18,5 mA | 2600Ω | 75% della tensione nominale | 10% della tensione nominale | 130% della tensione nominale |
Isolamento e rigidità dielettrica: la classe di isolamento è Classe B/Classe F, con resistenza di isolamento ≥100 MΩ. La rigidità dielettrica tra bobina e contatti è di 1500 V CA per 1 minuto (corrente di dispersione: 1 mA) e tra i contatti aperti è di 1000 V CA per 1 minuto.
Tempo di risposta: tempo di funzionamento ≤25ms; Tempo di rilascio ≤25ms (alla tensione nominale, senza diodo).
Adattabilità ambientale: Intervallo di temperatura operativa: -40°C~+85°C/+105°C; Intervallo di umidità: 5%~85% RH. Resistenza agli urti: 98 m/s² (stabilità funzionale), 980 m/s² (distruttivo). Resistenza alle vibrazioni: 10 Hz ~ 55 Hz (doppia ampiezza 1,0 mm).
Physical Specifications: Weight: approx. 35 g; Maximum dimensions: 27.5mm×21.5mm×35mm. Installation hole tolerance: 0.3mm; Terminal vertical deviation tolerance: 0.3mm.
Indirizzo di produzione: Zona A CW7, città industriale dell'Estremo Oriente di Zhejiang, città di Yuyao, provincia di Zhejiang, Cina.
Informazioni di contatto: TEL: +86-574-62717777, 62721938, 62721948, 62721958; Numero di versione: V1.
| Modello | Parametri fondamentali | Informazioni sull'applicazione e sulle vendite |
| Serie JQX-13F | Carico 10 A, compatibile con AC 110 V/220 V e DC 12 V/24 V, principalmente design a 8 pin, alcuni con set di base | Disponibile su JD.com e sui siti Web dei fornitori. Provided by Giant Electric and custom manufacturers. Suitable for automation control, home appliances, etc. The total supply capacity can reach 10,000,000 units per batch. |
| HH52P/HH53P | Relè miniaturizzati per uso generale, compatibili con AC 220 V/380 V e DC 12 V/24 V, alcuni senza basi | Venduto su JD.com e sui siti Web dei fornitori. Utilizzato in apparecchi elettronici, strumenti, ecc. |
| 973-24VDC-SL-A | Relè di potenza da 10 A, dimensioni ridotte, basso consumo energetico della bobina, può essere saldato direttamente su PCB | Prodotto da Shenzhen Xinyitong Electric. Applicato in elettrodomestici, automazione automobilistica, apparecchiature di comunicazione, ecc. |
| 1SBH137001R1380 (Eaton Bussmann) | Relè contattore ad alta efficienza, che supporta il funzionamento CA/CC, con interfaccia bobina elettronica e ampio intervallo di tensione di controllo | Elencato su Shunqi Network. Progettato per sistemi di automazione e controllo industriale, fornendo soluzioni stabili. |
Equilibrio tra potenza e dimensioni:La maggior parte dei prodotti adotta un design "miniaturizzazione + alta potenza", con 10 A come carico nominale comune, adatto a scenari con spazio limitato ma che richiedono un carico elevato (ad esempio, elettrodomestici, controllo industriale).
Ampia compatibilità di tensione:Le tensioni della bobina CC sono principalmente 12 V CC/24 V CC/48 V CC, mentre le tensioni CA coprono 110 V/220 V/380 V, soddisfacendo le esigenze di diversi ambienti di alimentazione.
Scenari applicativi mirati:Utilizzato principalmente in apparecchi elettronici, controllo di automazione, strumenti, apparecchiature di comunicazione, dispositivi medici, industria automobilistica, ecc. Alcuni produttori (ad esempio Xinyitong) forniscono supporto relè a gamma completa (relè di segnale, relè di potenza, relè automobilistici, relè del sistema di alimentazione, ecc.).
