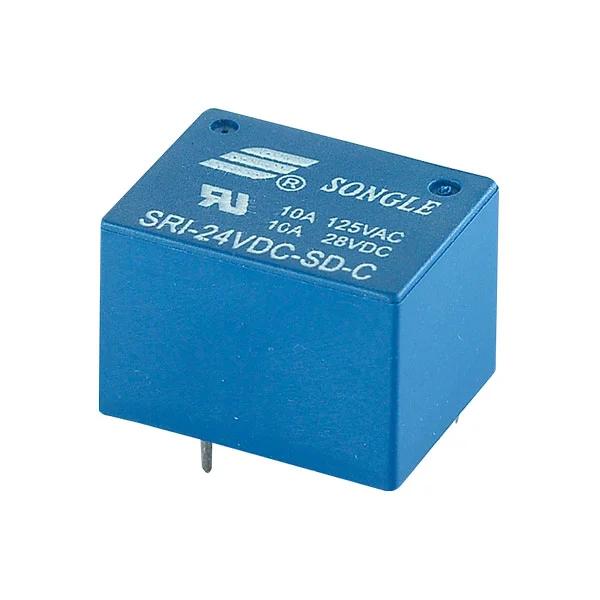

Il relè SRI(T72) incarna il valore fondamentale di un "relè di livello professionale" con le sue prestazioni robuste: adotta in modo innovativo una struttura di contatto a bassa perdita con una resistenza di contatto ≤100 mΩ, accoppiata con 10⁵ cicli elettrici e 10⁷ cicli meccanici, garantendo stabilità di conduzione in condizioni di funzionamento ad alta frequenza a lungo termine; un ampio intervallo di tensione nominale di 5-36 V CC e molteplici opzioni di consumo energetico di 0,54 W/0,72 W/0,62 W adattabili a diversi progetti di circuiti; e una configurazione di sicurezza con una tensione di tenuta del contatto bobina di 2000VAC e un'elevata resistenza di isolamento di 100MΩ, creando una doppia barriera di protezione. Sfruttando i 27 anni di esperienza di ricerca e sviluppo di Songle, il prodotto raggiunge un equilibrio innovativo tra "elevata capacità di carico + basso consumo energetico" nei suoi parametri principali. Il design del terminale PCB semplifica il processo di installazione e la protezione di tenuta migliorata può far fronte ad ambienti industriali complessi. Dalla selezione delle materie prime al test del prodotto finito, l'intero processo di controllo qualità è ottimizzato e viene fornito un servizio post-vendita professionale globale. Con dati sulle prestazioni verificabili, certificazioni autorevoli e patrimonio del marchio, SRI(T72) Relay è diventato la prima scelta per i clienti aziendali che cercano affidabilità e convenienza.
Subminiatura, layout PCB standardUL
Sistema di isolamento UL: Classe F·
Temperatura ambiente: –40°℃~ +85°℃/+105°℃
| Parametro | Specifica |
| Disposizione dei contatti | A/B/C |
| Valutazione dei contatti | 7 A/10 A 250 V CA/28 V CC |
| Resistenza di contatto | ≤100mΩ |
| Resistenza elettrica | 10⁵ / 10⁴ |
| Resistenza meccanica | 10⁷ |
| Parametro | Specifica |
| Voltaggio nominale | 5–36 V CC |
| Dissipazione di potenza | 0,54 W, 0,72 W, 0,62 W |
| Tensione di raccolta (massima) | 75% della tensione nominale |
| Tensione di caduta (min) | 10% della tensione nominale |
| Parametro | Specifica |
| Temperatura ambiente | –40°C~+85°C/+105°C |
| Rigidità dielettrica (tra bobina e contatti) | 2000 V CA (1 minuto) |
| Rigidità dielettrica (tra contatti aperti) | 1000 V CA (1 minuto) |
| Resistenza di isolamento (500 V CC) | 100 MΩ |
| Schema elettrico (vista dal basso) |
|
| Disegno dei fori di installazione (vista dal basso) | |
| Terminazione | PCB |
| Peso | 11 g |
| Approvazione di sicurezza |
