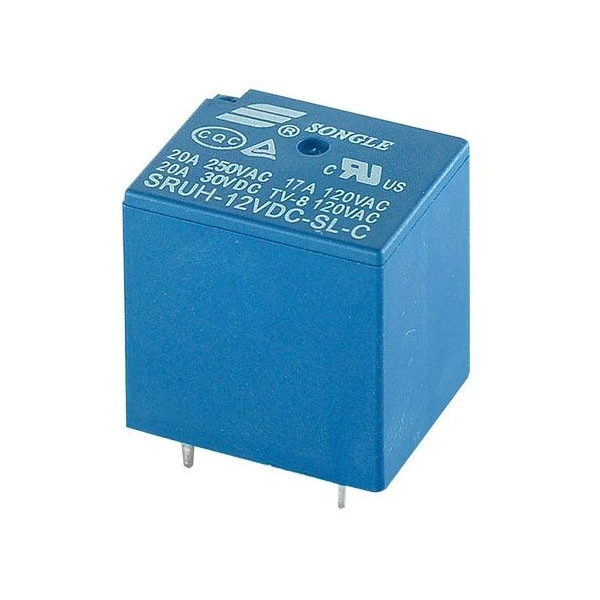

La lunga durata, il basso consumo energetico e le opzioni di approvvigionamento flessibili rendono il relè SRUH (22FH) una scelta di alto valore per applicazioni pesanti. Anche in condizioni di carico elevato e funzionamento ad alta frequenza a 20 A, garantisce un funzionamento senza problemi a lungo termine, riducendo significativamente i tempi di inattività, i costi di manutenzione e la frequenza di sostituzione. Il suo intervallo di tensione nominale estremamente ampio di 5-48 V CC e la configurazione della bobina a bassa potenza di 0,36 W/0,45 W non solo si adattano a diversi progetti di circuiti per carichi pesanti, ma aiutano anche a ottimizzare il consumo energetico nei prodotti finali, migliorando la competitività sul mercato. Dal punto di vista dell'approvvigionamento, il prodotto può coprire diversi requisiti di potenza e livello di sicurezza senza personalizzazione. Il design del terminale PCB semplifica il processo di assemblaggio. Sfruttando la capacità produttiva di 200 milioni di unità di Songle e il controllo di qualità end-to-end ("produzione di stampi - lavorazione dei metalli - ispezione del prodotto finito"), garantisce una qualità costante e una fornitura stabile per ogni prodotto. In combinazione con il supporto post-vendita professionale sincronizzato a livello globale, consente agli acquirenti di raggiungere un equilibrio ottimale in tre dimensioni fondamentali: garanzia di qualità, efficienza di consegna e controllo dei costi.
Capacità di commutazione 20A
Sistema di isolamento UL: Classe F, Classe B
Disponibili tipi sigillati e resistenti al flusso
Layout PCB standard
| Parametro | Specifica |
| Disposizione dei contatti | A/B/C |
| Valutazione dei contatti | 16A/20A 250VCA; 20 A 125 V CA |
| Resistenza di contatto | ≤100mΩ |
| Resistenza elettrica | 10⁵ / 10⁴ |
| Resistenza meccanica | 10⁷ |
| Parametro | Specifica |
| Voltaggio nominale | 5–48 V CC |
| Dissipazione di potenza | 0,36 W, 0,45 W |
| Tensione di raccolta (massima) | 75% della tensione nominale |
| Tensione di caduta (min) | 10% della tensione nominale |
| Parametro | Specifica |
| Temperatura ambiente | –40°C~+85°C/+105°C |
| Rigidità dielettrica (tra bobina e contatti) | 1500 V CA, 2500 V CA (1 min) |
| Rigidità dielettrica (tra contatti aperti) | 1000 V CA (1 minuto) |
| Resistenza di isolamento (500 V CC) | 100 MΩ |
| Schema elettrico (vista dal basso) |
|
| Disegno dei fori di installazione (vista dal basso) | |
| Terminazione | PCB |
| Peso | 16 g |
| Approvazione di sicurezza |
