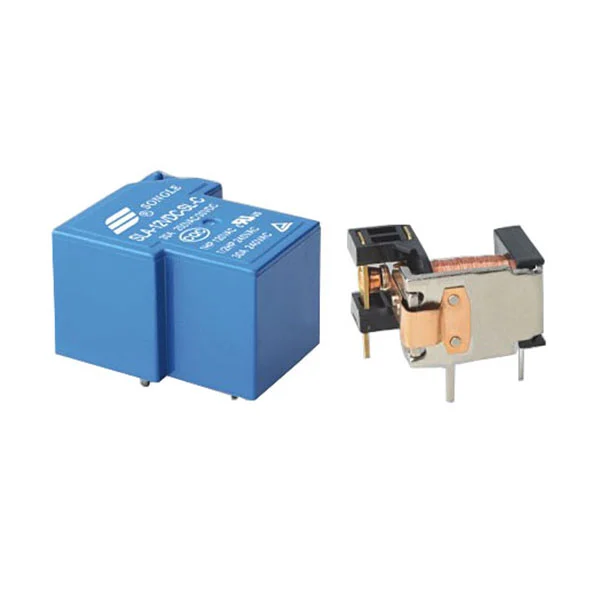

Il relè SLA-1 (T90-1) si allontana dalla logica convenzionale dei "semplici aggiornamenti delle prestazioni" e costruisce i suoi vantaggi principali partendo dai punti critici della pratica di approvvigionamento: fornisce in modo innovativo la selezione della rigidità dielettrica a doppio livello di 2000/4000 V CA, eliminando la necessità di uno sviluppo separato o di uno stoccaggio per progetti con diversi livelli di sicurezza. Un prodotto copre sia gli scenari convenzionali che quelli ad alta tensione, riducendo notevolmente il capitale impegnato nelle scorte e la pressione sulle scorte; con tre configurazioni di contatti (A/B/C) e forme doppie sigillate/aperte, non c'è "nessuna attesa di personalizzazione" dalla progettazione del circuito all'adattamento alle condizioni di lavoro. L'ampia tensione nominale di 5-48 V CC è direttamente compatibile con molteplici soluzioni di alimentazione, consentendo di risparmiare sui costi di adattamento e modifica del circuito. Ancora più importante, il prodotto è prontamente disponibile e supporta la vendita all'ingrosso. Il corpo leggero da 24 g e l'installazione standardizzata del PCB non solo semplificano il processo di assemblaggio e migliorano l'efficienza produttiva, ma riducono anche al minimo la frequenza di manutenzione delle apparecchiature terminali attraverso la configurazione hardcore di bassa resistenza di contatto ≤100 mΩ e 10⁵ cicli elettrici, ottenendo un funzionamento senza problemi durante l'intero ciclo "approvvigionamento-produzione-uso".
Capacità di commutazione 30A
Rigidità dielettrica 4kV
(tra bobina e contatti)
Configurazioni 1 Modulo A, 1 Modulo B e 1 Modulo C
Disponibili tipo sigillato e tipo aperto
| Parametri di contatto | Valore |
| Disposizione dei contatti | A/B/C |
| Valutazione dei contatti | 20 A/30 A 250 V CA, 1~1/2 HP 240 V CA, 1 HP 120 V CA |
| Resistenza di contatto | ≤100mΩ |
| Resistenza elettrica | 10⁵ / 10⁴ |
| Resistenza meccanica | 10⁷ |
| Parametri della bobina | Valore |
| Voltaggio nominale | 5–48 V CC |
| Dissipazione di potenza | 0,9 W |
| Tensione di prelievo (max) | 75% della tensione nominale |
| Tensione di caduta (Min) | 10% della tensione nominale |
| Altri parametri | Valore |
| Temperatura ambiente (°C) | −40°C~+85°C/+105°C |
| Rigidità dielettrica (bobina e contatti, 1 minuto) | 2000/4000 VCA |
| Rigidità dielettrica (contatti aperti, 1 min) | 1500 V CA |
| Resistenza di isolamento (500 V CC) | 1000 MΩ |

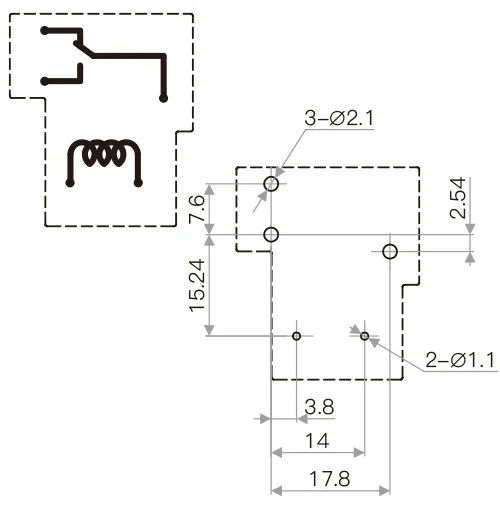

| Schema elettrico (vista dal basso) |
|
| Disegno dei fori di installazione (vista dal basso) | |
| Terminazione | PCB (terminale PCB) |
| Peso | 24 g |
| Approvazione di sicurezza |
|
